extron xtp 系统和 quantum ultra 处理器赋予我们的系统设计更多的灵活性。作为音视频集成商，与不断优化产品特性，且在技术上可满足各类特定需求的制造商合作，无疑是一件令人振奋的事情。
项目挑战

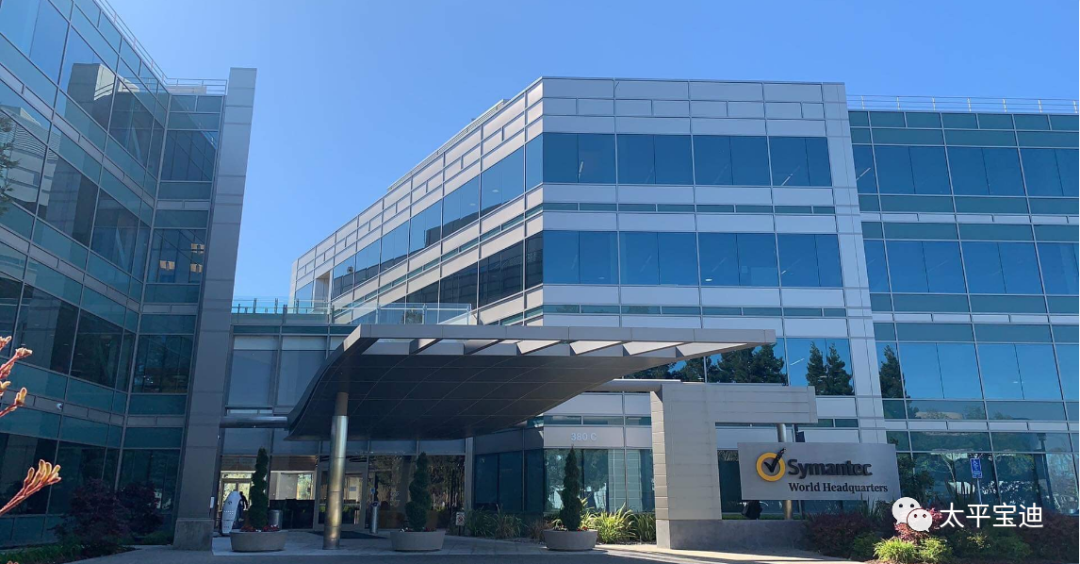

作为网络安全领域的全球领导者，symantec（赛门铁克） 希望在推广其全新安全防护麻将胡了2的解决方案的同时，也能够与用户分享 symantec 强大的品牌故事。为此，他们在位于硅谷的总部创建了 symantec 体验中心， 并为之配备了完整的、面向未来技术升级的系统麻将胡了2的解决方案。

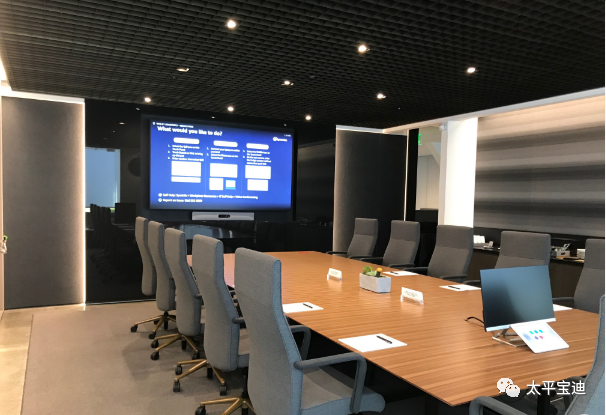

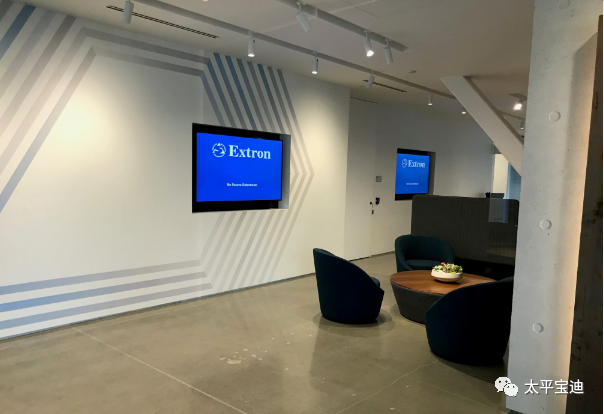

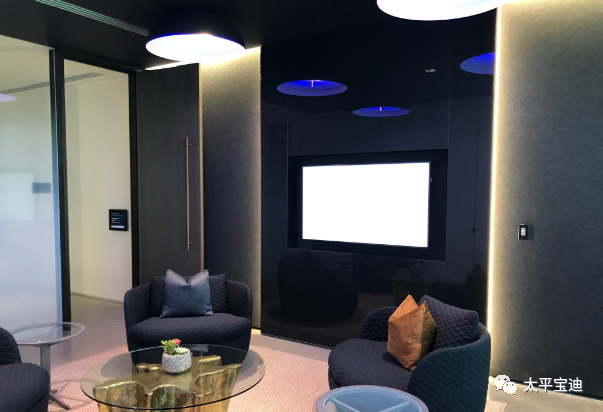

该系统用于 25 间不同规格的会议室和 demo room，所要功能包含：高性能的音视频切换及分配，高品质的 4k 画面演示以及流媒体传输等。所需的信号源设备包含：计算机、移动设备、apple® tv、视频会议以及无线通信。房间内配备 1 台或多台 55" 到 98” 不等的显示器，其中 9 个房间采用拼接墙设计。分布在不同位置的数字标牌可播放来自广播及流媒体的信号内容
symantec 选择 eos it solutions 作为该项目的集成商，负责音视频系统的设计和集成安装。每个系统包含 1 台 extron xtp ii crosspoint® 模块化矩阵切换器或 dtp crosspoint 4k 演示矩阵切换器，并通过 xtp® 和 dtp® 发送器及接收器提供信号延长。流媒体系统 包含超过 80 套 vn‑matrix 250 系列音视频流媒体编码器和解码器。

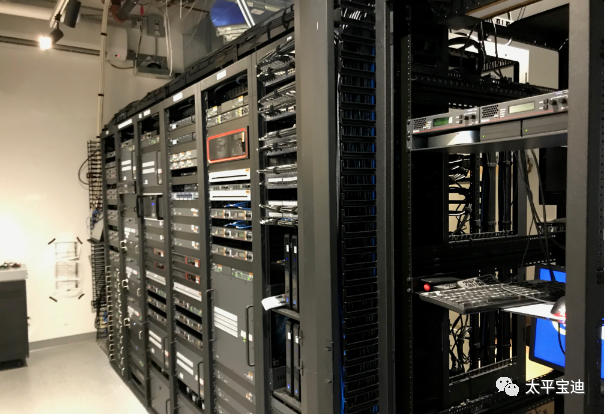

为支持整个 symantec 体验中心内的各类活动, extron 切换、流传输及信号处理系统被集成安装在音视频系统中央控制室的机柜内。

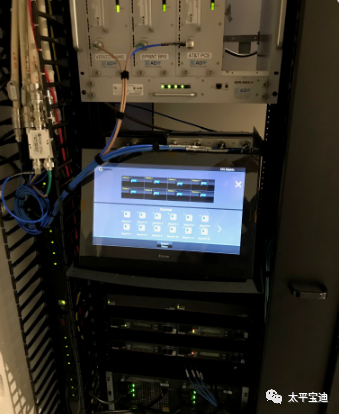

3 间行政会议室配备有 extron hc 404 会议协作系统。为方便音视音频系统的控制，系统内还集成了 extron tlp pro 1720tg 17" touchlink® pro 触摸屏，可与多台独立及内置的 ip link® pro 控制处理器相连。
xtp 及 dtp 实现高性能且灵活的系统设计

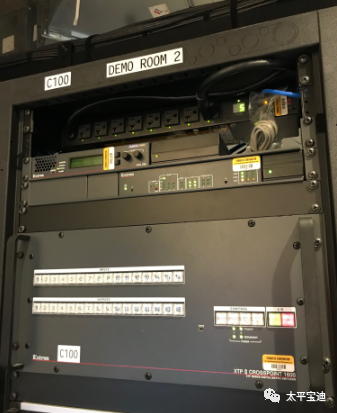

可分离式会议室的信号切换和分配由 1 台 extron xtp ii crosspoint 3200 32x32 矩阵切换器来完成。另有 4 台 xtp ii crosspoint 1600 16x16 矩阵切换器分别用于大厅、贵宾休息室以及 demo room 的系统。它们被统一安装在音视频控制室的机柜内。每台 xtp ii crosspoint 矩阵切换器均配备有 4k hdmi 输入/输出板和 xtp cp 4k 双绞线输入/输出板组合，分别用于本地信号分配及 xtp 终端设备和矩阵切换器之间的信号延长。
xtp ii crosspoint 矩阵切换器可将来自计算机、视频会议、流传输、apple® tv, 卫星接收器以及所连接的移动设备的视频信号源路由至 quantum ultra 610 拼接墙处理器，使得画面能够按照用户自定义的布局显示在拼接墙上。
音频信号也可被路由至扬声系统。xtp 矩阵切换器模块化的设计为系统的部署提供了更大的灵活性，以满足不同房间的应用需求。
dtp crosspoint 4k 系列 10x8 和 8x4 矩阵切换器可为多间中小型会议室和简报室提供视音频信号切换及分配。选用 dtp crosspoint 是基于其一体化的设计，单个机箱就可满足 symantec 对应用及性能的需求。它集成的众多特性包含：带 4k 图像解析度转换的无缝切换，通过单根 catx 电缆延长 dtp 信号至 100m 远的距离，内置可支持立体声音频及麦克风/线路输入的 dsp 音频处理，以及内置的控制处理功能等均收到广大用户的青睐。其中，extron 获专利的 vector™ 4k 图像解析度转换技术采用精准的 30 位处理和 4:4:4 色度取样，确保生成高品质的图像，并保留了原始信号源内容的图像细节。无缝切换和徽标键入功能极大地提升了演示效果，也促进了品牌的推广。dtp crosspoint 4k 系列完整的集成式音视频系统极大地简化系统设计和安装的同时，也降低了客户的总体持有成本。quantum ultra 拼接墙处理器带来震撼的演示效果

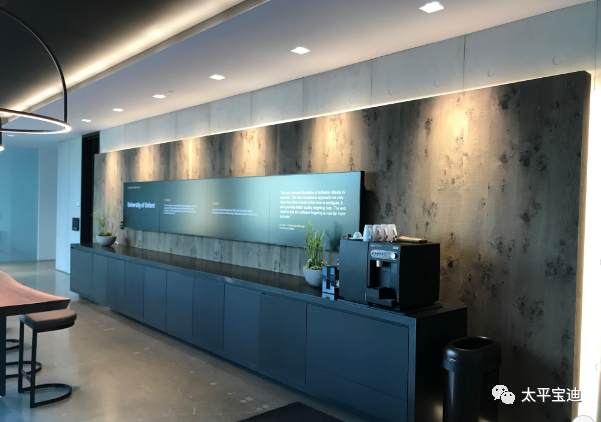

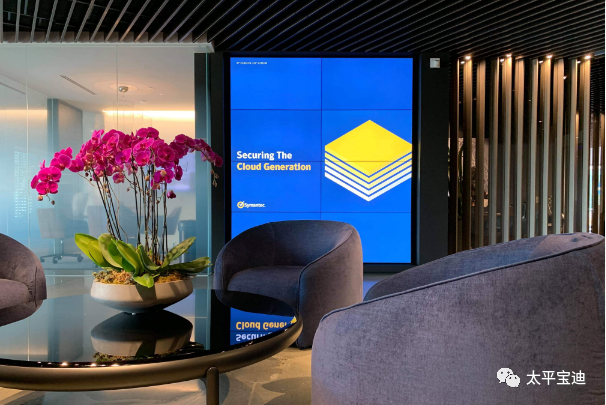

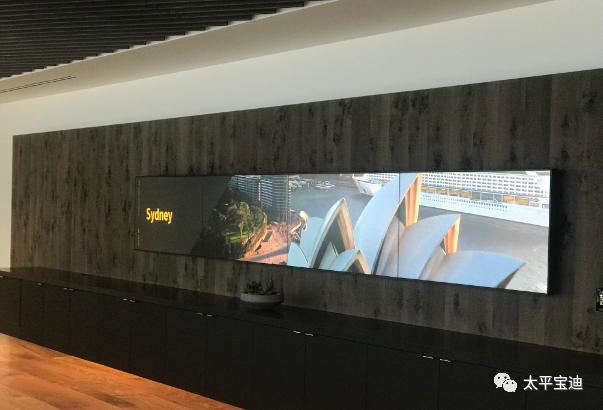

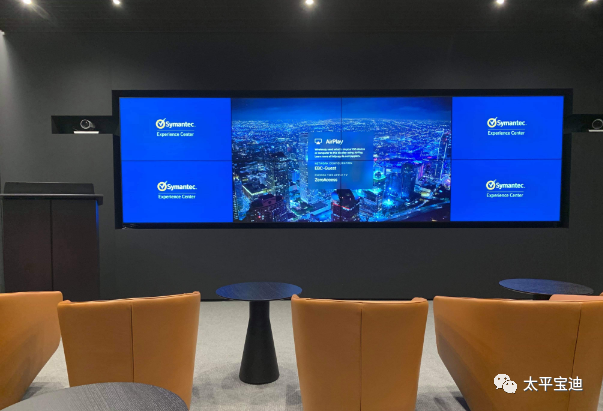

双向可分离式会议室、2间最大的会议室、2间 demo room、1间简报室和贵宾休息室内均部署有 4x2 拼接墙。另外在大厅和会前休息区也分别配备了 1 套 3x3 和 2 套 2x2 的拼接墙。网络安全专家们通过拼接墙上的不同窗口来同时演示多种网络安全隐患以及 symantec 的麻将胡了2的解决方案。数据通过混合的视频信号类型和格式传输，它们分别来自广播信号源、计算机数据、流传输视频以及与会者自带设备的内容。
单台 extron quantum ultra 610 模块化 4k 拼接墙处理器可支持多个拼接墙。系统中，除会前休息区的两块拼接墙之外，其它拼接墙均共用同一台拼接墙处理器。每台 quantum® 处理器视空间的应用需求配备有不同的输入/输出板组合。quantum ultra 处理器高效、精准的信号捕捉、vector 4k 图像解析度转换以及可预见的实时性能表现，对整个体验中心内同步的画面演示以及震撼的视觉效果发挥着至关重要的作用。
中心内所有拼接墙播放的视频内容都是持续变化的，这样可有效提升客户的参观体验，同时也激发员工的活力和专注力。
此外，symantec 全新的体验中心还加入了基于 ip 网络的实时音视频流传输系统，所采用的设备是 extron vn‑matrix® 系列，其中包含了 20 台 vne 250 编码器、55 台 vnd 250 解码器和 1 对 vnm enterprise 控制器。如此设计是基于 vn‑matrix 成功实现网路音视频系统部署的良好记录，符合 hdcp 标准以及可提供视觉无损的画面传输质量等特性。其内置的 pure3® 编解码技术能够轻松管理本地显示器的分辨率及宽高比，同时保障画面的低延迟。这些组件通过三层交换机无缝集成在一起，将视频内容流传输至 symantec 终端设备或显示器。为编码器提供信号的是 20 台高清视频卫星接收器，每一路信号都被调谐至一个特定的频道。例如，vne 1 到 vnd 50 显示为 espn。解码器实际上可以连接或绑定到一个或多个编码器。用户友好的界面实现简单快捷的通道选择，vnm enterprise 控制器负责协调每条流传输到每个目的地的分布。冗余控制器确保连接和通信保持完整和可用。vn matrix 系统利用多播网络流和小波视频压缩技术，提供了令人惊艳的视音频体验。
symantec 体验中心在 12 个月内顺利竣工，如今，这里已被称为是硅谷最顶级的行政商务场馆。它为业界领先的安全策略供应商、学科专家及各级终端用户之间的协作提供了极大的支持和推动作用。集成了 extron 顶尖科技的音视频系统能够轻松共享最新的信息安全威胁、应对策略及创新的防护措施。
“选择与 extron 合作，是基于其专业的设计，耐用、多功能且可轻松集成的产品，以及易于操作的系统编程。此外，他们在项目全程乃至完成之后所提供的优质的服务和工程麻将胡了2的技术支持，也大大超出了我们的预期。多方的通力合作，才造就了 symantec 最优质的体验中心，和令人惊艳的视音频效果。” 来自集成商 eos 的高级项目经理 andrew anderson 这样评价到。
